在线看片日韩-在线看片国产-在线看片福利-在线看片成人免费视频-久久这里只有精品9-久久这里只有精品8

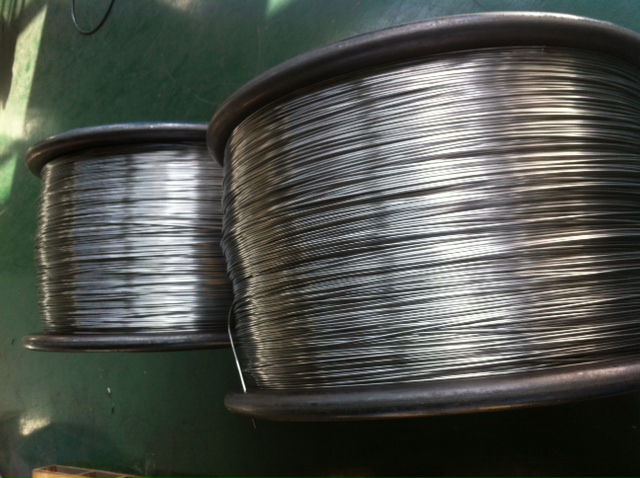

KNM60碳化鎢焊絲的耐磨性與噴涂堆焊時(shí)使用的保護(hù)氣體有關(guān)嗎？答案是肯定的。有關(guān)。

工作人員做過(guò)這樣的研究，將KNM60碳化鎢焊絲，使用3種保護(hù)氣體：純氬氣，80%Ar+20%CO₂和純CO₂氣體，分別制備碳化鎢/鐵基堆焊層。工作人員觀察不同保護(hù)氣體下WC顆粒溶解擴(kuò)散、堆焊層組織、硬度及耐磨性。

觀察結(jié)果表明：采用純氬氣保護(hù)堆焊時(shí)，WC顆粒的溶解擴(kuò)散層寬度約為3μm，WC顆粒邊緣以須狀共晶組織為主，焊層顯微硬度為790HV±20HV，磨損量為11.4mg；保護(hù)氣體為純CO2時(shí)，擴(kuò)散層寬約為5μm，共晶組織形態(tài)為菊花狀、魚(yú)骨狀或類(lèi)團(tuán)絮狀，顯微硬度為590HV±15HV，堆焊層表面磨損程度小，磨損量為4.2mg，較純氬氣保護(hù)降低了63%倍，耐磨性相對(duì)較好。
